LabVIEW basic arithmetic

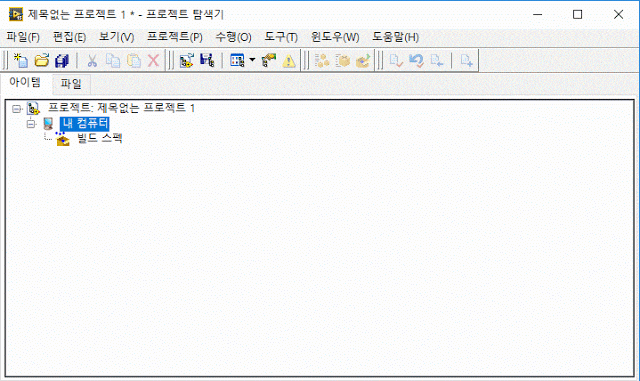

프로젝트 탐색기의 내 컴퓨터에 VI를 새로 만듭니다.

프로젝트에 장치가 여러 개 존재할 수 있습니다. 만약 A, B, C 장치가 있을 때, A에 VI를 만들면 그 VI는 A에서 실행되고, B에 만들면 B에서 실행됩니다. 따라서 A, B에 각각 만든 VI는 개별적으로 실행되며, 서로 충돌하지 않습니다.

간단한 연산 해보기

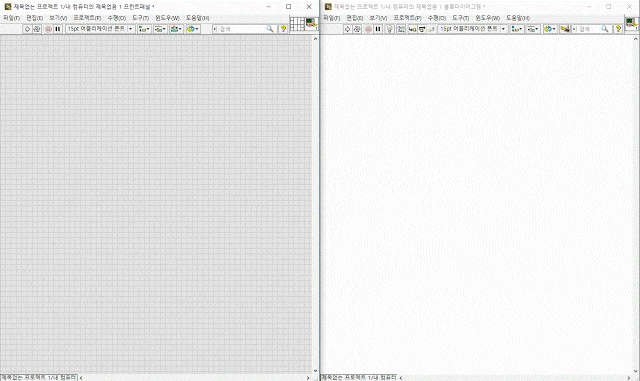

VI가 생성되면 Ctrl + T를 눌러 창을 나눕니다. 프론트패널 팔레트에서 숫자형 - 숫자형 컨트롤을 선택하여 프론트패널 에 추가합니다. 자동으로 블록다이어그램에 숫자형 컨트롤 터미널이 생성된 것을 확인할 수 있습니다.

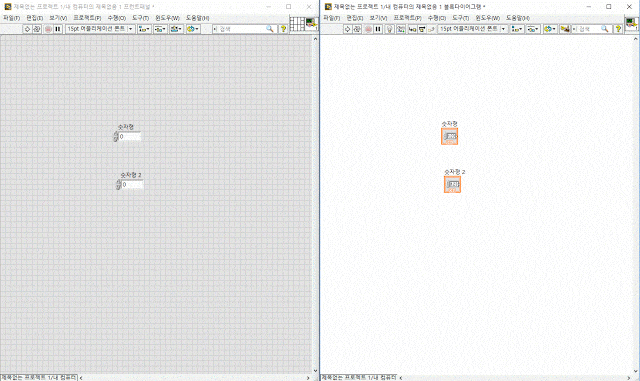

블록다이어그램 팔레트에서 숫자형 - 더하기를 선택합니다. 다른 연산자를 선택해도 됩니다. 숫자형 컨트롤 터미널에 마우스 포인터를 올려 놓으면, 오른쪽에 보이는 화살표에 점이 생깁니다. 점을 클릭한 후 마우스 포인터를 이동시키면 마우스 포인터를 따라 와이어가 생깁니다.

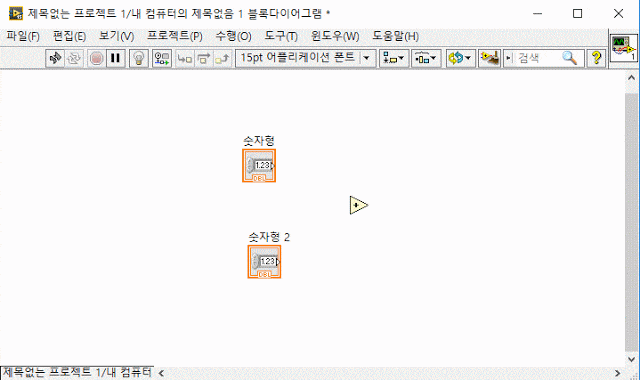

연산자 노드까지 마우스 포인터를 이동시키면 노드에 연결 가능한 점이 보입니다. 주로 왼쪽이 입력, 오른쪽이 출력이기 때문에 왼쪽에 연결시키면 됩니다.

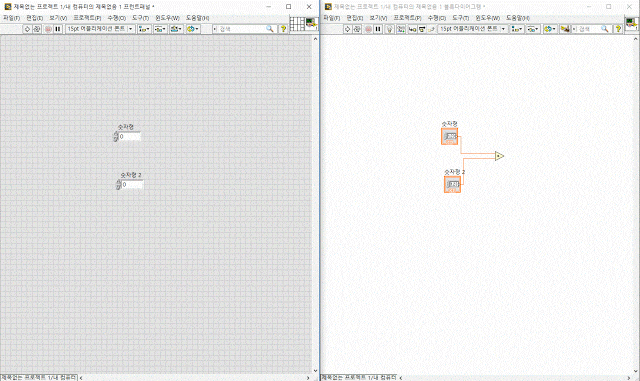

프론트패널 팔레트에서 숫자형 - 숫자형 인디케이터를 선택하여 프론트패널에 추가합니다. 그리고 블록다이어그램에서 사칙 연산 노드와 와이어로 연결합니다.

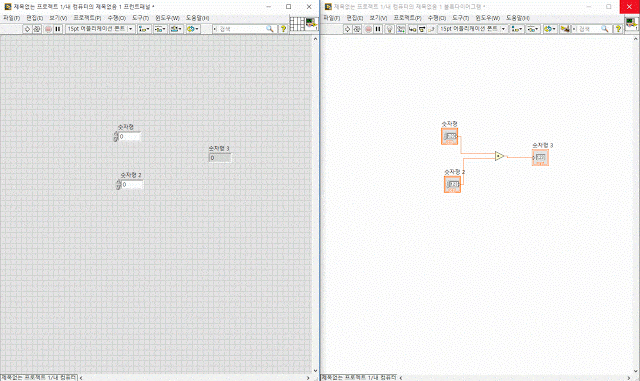

프론트패널에서 숫자형 컨트롤의 숫자를 바꿉니다. 그리고 Ctrl + R을 누르거나 왼쪽 상단의 실행버튼(화살표 모양)을 누르 면 연산결과가 숫자형 인디케이터에 표시되는 것을 확인할 수 있습니다.

노드부터 만들기

컨트롤과 인디케이터를 먼저 만들고 코드를 작성해나가는 것은 번거로운 작업이 될 수 있습니다. 하지만 노드를 먼저 만들면 컨트롤과 인디케이터는 쉽게 만들 수 있습니다.

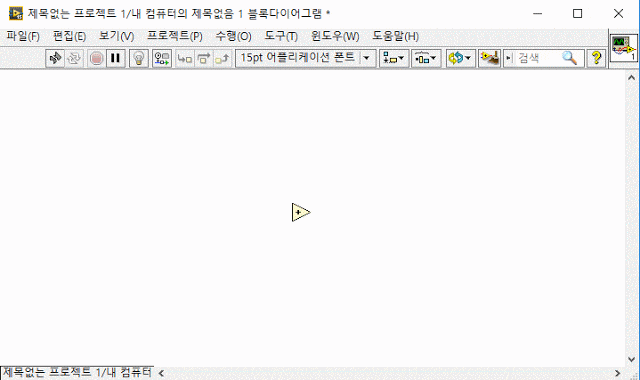

원하는 노드를 블록다이어그램에 배치합니다. 그리고 노드 위에 마우스 포인터를 올려놓으면 와이어를 연결할 수 있는 점들이 표시됩니다. 그 점을 오른쪽 클릭 후 생성 - 컨트롤 또는 생성 - 인디케이터 중에 맞는 것을 선택하면 기본 컨트롤 또는 인디케이터가 생성됩니다.
