Mooncake(2407) - A KVCache-centric Disaggregated Architecture for LLM Serving
Introduction
Mooncake는 다음 Service Level Objectives (SLOs)를 고려하여 디자인되었습니다.
- Time To First Token (TTFT)
- Time Between Tokens (TBT)
이를 만족시키기 위해
- Prefill Pool은 KV cache를 최대한 재활용하여 각 요청에 대한 컴퓨팅 시간을 단축해야 합니다.
- Decode Pool은 각 배치의 토큰 수를 최대한 늘려서 Model FLOPs Utilization (MFU)를 높여야 합니다.

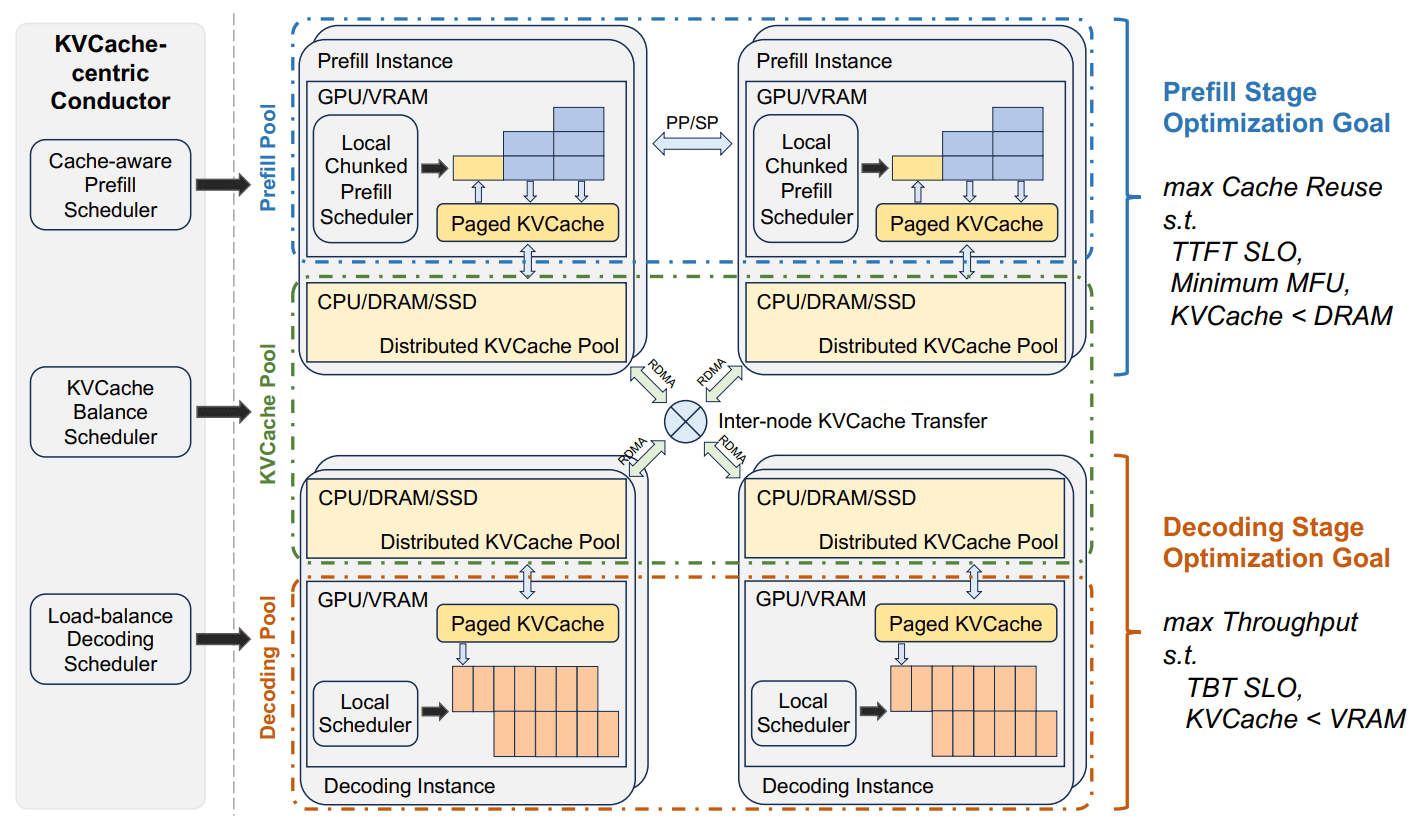

Overview of Mooncake's Disaggregated Architecture
Mooncake는 GPU HBM, CPU DRAM, RDMA 등의 리소스를 활용하여 KV cache를 관리합니다.

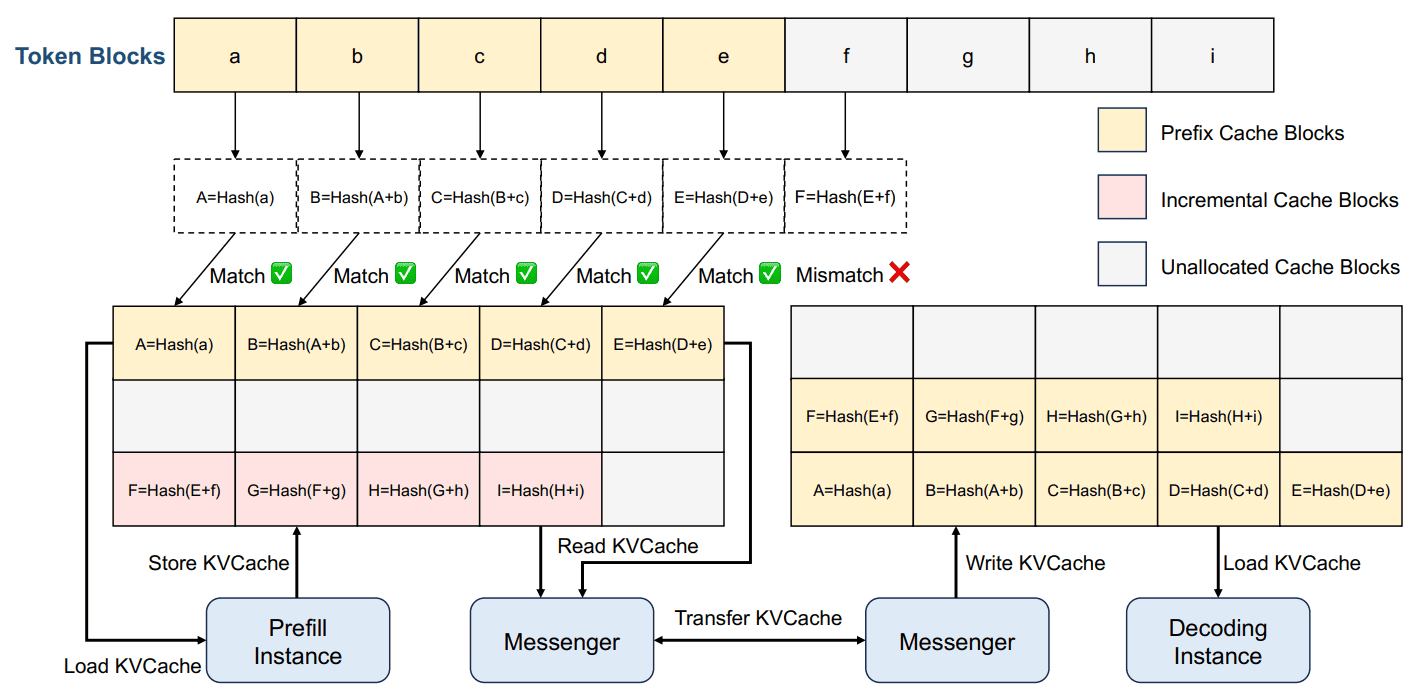

CPU DRAM의 KV cache pool은
- cache를 paged block 형태로 저장합니다.
- 각 block은 512 개의 토큰을 저장할 수 있습니다.
- 각 block은 자기 자신과 이전 block에 대한 hash 값을 가지고 있습니다.
- Least Recently Used (LRU), Least Frequently Used (LFU) 등 요청 패턴에 따라 block을 축출합니다.
- GPU 연산과 KV cache pool 관리는 병렬로 수행됩니다.
요청이 들어왔을 때 작업 과정은 아래와 같습니다.
- 요청을 토큰화 합니다.
- Conductor에서 PD instance를 선택하여 라우팅합니다.
- block ID를 계산하여 prefix cache hit 정보를 수집합니다.
- prefix cache 전송시간, prefill 시간, 큐 대기시간 등을 고려합니다.
- 모든 정보를 고려했을 때 SLOs를 만족시키기 어렵다고 판단하면 요청을 거절합니다.

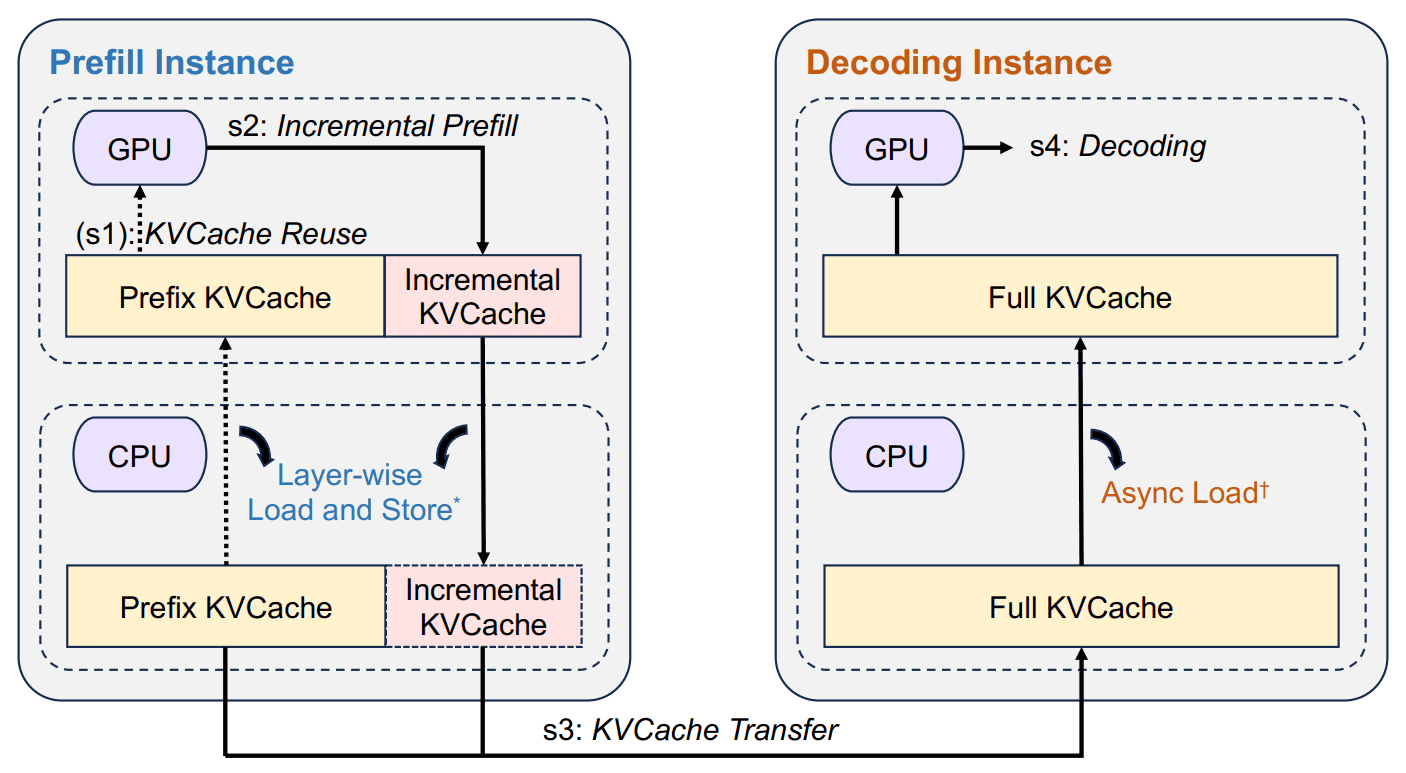

- Prefill instance에서 KV cache를 생성합니다.
- 토큰들과 block ID들을 요청으로 받습니다.
- block ID를 바탕으로 prefix cache를 KV cache pool에서 GPU HBM으로 전송합니다.
- KV cache를 생성합니다.
- 동시에 KV cache pool에 저장하면서, Messenger가 KV cache를 chunk 단위로 Decode instance로 전송합니다. (chunk size >= 1000)
- Decode instance에서 토큰을 생성합니다.
- 요청을 continuous batching 방식으로 다음 배치에 추가합니다. 이 떄, 로컬 스케줄러가 TBT SLO를 만족할지 한 번 더 확인합니다.
- 토큰을 생성합니다.
Sampled Real-wrold Request Trace
- Input Sequence Length (ISL)의 평균은 7590 이였습니다.
- Output Sequence Length (OSL)의 평균은 182 였습니다.
- KV cache 용량을 1000 blocks에서 50000 blocks로 올렸을 때 cache hit ratio는 30%에서 50%로 증가했습니다.
- 그 이상 용량을 늘리는 경 우 영향은 미미했지만 샘플링 된 결과이므로 용량은 크면 클 수록 cache hit ratio가 증가할 가능성이 있습니다.
- 특정 block들은 수만 번 재사용되는 반면, 50%의 block이 거의 재사용되지 않았습니다.
